Mifare 1 S50/S70芯片技术说明

正东现与国内外众多半导体电子公司达成战略合作伙伴。现有进口西门子、飞利浦、恩智浦、英飞凌、ATMEL，国产复旦，华虹，贝岭等各种芯片选择，强大的企业实力是您最佳的选择！
一、 MiFare one IC S50 主要指标
●容量为 8K 位 EEPROM
● 分为 16 个扇区，每个扇区为 4 块，每块 16 个字节 , 以块为存取单位
●每个扇区有独立的一组密码及访问控制
●每张卡有唯一序列号，为 32 位
●具有防冲突机制，支持多卡操作
●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路
●数据保存期为 10 年，可改写 10 万次，读无限次
●工作温度： -20 ℃ ~50 ℃ ( 湿度为 90%)
●工作频率： 13.56MHZ
●通信速率： 106 KBPS
●读写距离： 10 cm 以内（与读写器有关）
二、 MiFare one IC S70 主要指标
●容量为 32K 位 EEPROM
●分为 40 个扇区，其中 32 个扇区中每个扇区存储容量为 64 个字节，分为 4 块，每块 16 个字节；8个扇区中每个扇区存储容量为 256 个字节，分为 16 块，每块 16 个字节；以块为存取单位
●每个扇区有独立的一组密码及访问控制
●每张卡有唯一序列号，为 32 位
●具有防冲突机制，支持多卡操作
●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路
●数据保存期为 10 年，可改写 10 万次，读无限次
●工作温度：-20 ℃ ~50 ℃ ( 湿度为 90%)
●工作频率：13.56MHZ
●通信速率：106 KBPS
●读写距离： 10 cm 以内（与读写器有关）

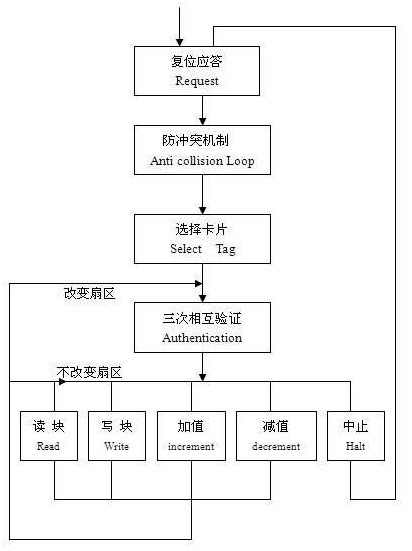

三、 M1 射频卡与读写器的通讯
如图所示：


四、工作原理
卡片的电气部分只由一个天线和 ASIC 组成。
天线：卡片的天线是只有几组绕线的线圈，很适于封装到 IS0 卡片中。
ASIC ：卡片的 ASIC 由一个高速（ 106KB 波特率）的 RF 接口，一个控制单元和一个 8K 位 EEPROM 组成。
工作原理：读写器向 M1 卡发一组固定频率的电磁波，卡片内有一个 LC 串联谐振电路，其频率与讯。
写器发射的频率相同，在电磁波的激励下， LC 谐振电路产生共振，从而使电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。
