4428芯片技术说明

正东现与国内外众多半导体电子公司达成战略合作伙伴。现有进口西门子、飞利浦、恩智浦、英飞凌、ATMEL,国产复旦,华虹,贝岭等各种芯片选择,强大的企业实力是您最佳的选择!

4428芯片技术说明:(西门子SLE4428芯片现已全部升级为SLE5528)

一、主要指标

1024 字节的 EEPROM

1024 字节的写保护区(固化数据)

2 字节的密码,错误计数 8 次

温度段 -35 ℃-80 ℃

至少 100,000 次擦写循环

至少 10 年数据保存期

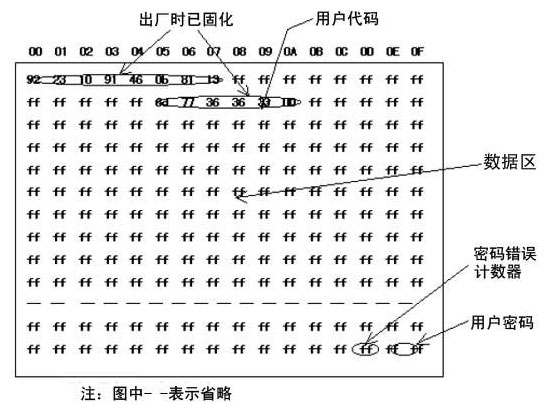

二、存储区分配

如图所示:

三、功能描述

1、SLE4428 容量为 1Kbytes, 地址空间由 0~1023 。

2、所有数据除密码外 , 在任意情况下均可被读出 , 密码在核对正确后可以被读出。

3、所有数据包括密码本身在核对正确密码后可以写入或更改。

4、所有数据都可以按字节进行写保护,写保护后数据固化,任何情况下不可更改。

5、有一个密码出错计数器。地址是1021。初始值为8,密码核对出错一次,便减1。若计数器值为0,则整张卡的数据被锁死,只可读出,不可写入或更改且无法继续核对密码;若不为0,则只需有一次核对正确,计数器将恢复为初始值。

6、密码长度为2bytes, 地址是1022、1023。共有216 种组合,在密码核对正确之前,读这两地址的 结果是“00”,也无法写入和更改; 在密码核对正确后可以读出密码,也可更改密码, 密码会一直有效至卡掉电为止。

7、唯一代码。地址 21-26 是卡的用户代码,该代码是全球唯一的用户代码,最大限度地保证用户的利益,此代码经固化写入后将不可更改。

8、地址 0-7,21-26 出厂前已由厂家固化,不可更改。

四、注意事项

1、4428有三项安全机制 : 用户密码,唯一代码,固化写入。密码若未核对正确,则无法写入数据、写入的数据一经写保护( 固化)则无法再更改。采用唯一代码作为系统所用 IC 卡的标识,可避免相同型号的假冒卡闯入系统。

2、4428芯片卡无需密码便可读出整张卡的数据,因此设计时要注意内容加密,以防破坏者辩识数据格式。

3、整张卡是不分区的,密码一经核对正确便可向任一地址写入或修改数据, 因此设计时要注意适当固化数据和将数据内容加密,以防无意破坏数据或非法更改数据。

4、密码核对正确后,可被读出。因此设计时程序要能防止破坏者采用非法中断程序运行,直接去读取密码的方法来窃取密码。
